Магнитно-мягкие. ГОСТ 10994-74

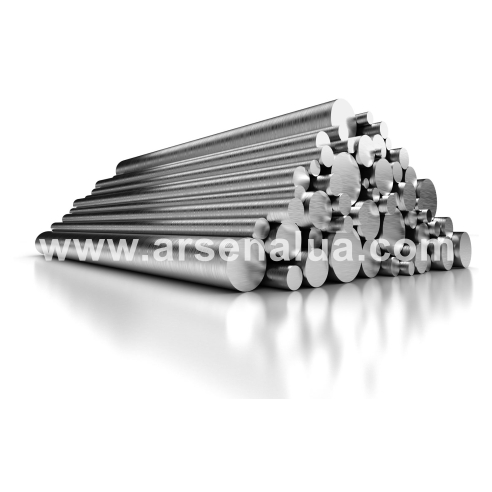

Сплав прецизионный магнитно-мягкий
Сплав прецизионный магнитно-мягкий
Изделие:
Марка:
Размер:
Вес, кг:
РФ, СНГ, ЕС

СамовывозСамовывоз г. Днепр (EXW)

Отправка на склад перевозчика или адресная доставка:

  • Счет

    Безналичный расчет

    100% предоплата на наши расчётные счета, платежом в любом отделении или терминале банка

  • Карта

    Visa / MasterCard

    Оплата заказа онлайн банковской картой Visa и MasterCard

  • Факторинг

    Прочее

    • Гарантированные платежи
    • Аккредитив
    • Факторинг

Подробнее

Вы просматривали

Предложение ООО "ТОРГОВЫЙ ДОМ "АРСЕНАЛ-УКРАИНА"

Наименование сплава Марка
(соответствие)
Страна происхождения Склад
г. Днепр
Сплавы прецизионные
Магнитно-мягкие
Пермаллой: 40Н, 40НКМ, 45Н, 47НК, 50Н, 64Н, 68НМ, 77НМД, 79НМ;
Инвар: 80НХС, 81НМА;
79НЗМ, 16Х, 34НМК и др.
РФ, СНГ, ЕС Под заказ

Химический состав

Марка сплава Химический состав %
C, не более Si Mn S P Cr Ni Mo Co Cu Fe

Остальные элементы

не более
34НКМ, 34НКМП 0,03 0,15-0,30 0,3-0,6 0,02 0,02   33,5-35,0 2,8-3,2 28,5-30,0 - Остальное -
35НКХСП 0,03 0,8-1,2 0,3-0,6 0,02 0,02 1,8-2,2 35,0-37,0 - 27,0-29,0 - То же -
40Н 0,05 0,15-0,30 0,3-0,6 0,02 0,02 - 39,0-41,0 - - Не более 0,2 То же -
40НКМ, 40НКМП 0,03 Не более 0,30 0,3-0,6 0,02 0,02 - 39,3-40,7 3,8-4,2 24,5-26,0 - То же -
45Н 0,03 0,15-0,30 0,6-1,1 0,02 0,02 - 45,0-46,5 - - Не более 0,2 То же -
47НК 0,03 0,15-0,30 0,3-0,6 0,02 0,02 - 46,0-48,0 - 22,5-23,5 - То же -
50Н, 50НП 0,03 0,15-0,30 0,3-0,6 0,02 0,02 - 49,0-50,5 - - Не более 0,2 То же -
50НХС 0,03 1,1-1,4 0,6-1,1 0,02 0,02 3,8-4,2 49,5-51,0 - - Не более 0,2 То же -
64Н (65Н) 0,03 0,15-0,30 0,3-0,6 0,02 0,02 - 63,0-65,0 - - - То же -
68НМ, 68НМП 0,03 Не более 0,30 0,4-0,8 0,02 0,02 - 67,0-69,0 1,5-2,5 - - То же -
76НХД 0,03 0,15-0,30 0,3-0,6 0,02 0,02 1,8-2,2 75,0-76,5 - - 4,8-5,2 То же -
77НМД, 77НМДП 0,03 0,10-0,30 Не более 1,4 0,01 0,02 - 75,5-78,0 3,9-4,5 - 4,8-6,0 То же -
79НМ, 79НМП 0,03 0,30-0,50 0,6-1,1 0,02 0,02 - 78,5-80,0 3,8-4,1 - Не более 0,20 То же

Ti не более 0,15, Al не более 0,15

79Н3М 0,03 0,15-0,30 0,3-0,6 0,02 0,02 - 78,5-80,0 3,0-3,4 - - То же -
80НХС 0,03 1,1-1,5 0,6-1,1 0,02 0,02 2,6-3,0 - - Не более 0,20   То же

Ti не более 0,15, Al не более 0,15

36КНМ 0,03 Не боле 0,40 Не более 0,5 0,015 0,015 - 21,5-22,5 2,8-3,2 35,5-37,0 - То же -
83НФ 0,01 0,50-1,0 Не более 0,5 0,01 0,01 Не более 0,5 82,5-84,2 - - - То же

V 3,8-4,2

81НМА 0,01 Не более 0,1 Не более 0,35 0,01 0,01 - 80,5-81,7 4,7-5,2 - - То же

Ti 2,5-3,3

27КХ 0,04 Не более 0,25 0,2-0,4 0,015 0,015 0,3-0,6 Не более 0,3 - 26,5-28,0 - То же -
49К2Ф 0,05 Не более 0,30 Не более 0,3 0,02 0,02 - Не более 0,5 - 48,0-50,0 - То же

V 1,7-2,1

49КФ 0,05 Не более 0,30 Не более 0,3 0,02 0,02 - Не более 0,5 - 48,0-50,0 - То же

V 1,3-1,8

49К2ФА 0,03 Не более 0,15 Не более 0,3 0,01 0,01 - Не более 0,3 - 48,0-50,0 - То же

V 1,7-2,0

16Х 0,015 Не более 0,20 Не более 0,3 0,015 0,015 15,5-16,5 Не более 0,3 - - - То же -

Химические элементы в марках обозначены следующими буквами: Б — ниобий, В — вольфрам, Г — марганец, Д — медь, К — кобальт, Л — бериллий, М — молибден, Н — никель, Р — бор, С — кремний, Т — титан, Ю — алюминий, Х — хром, Ф — ванадий.
Знак "-" в таблице означает, что массовая доля элемента не регламентируется.

Технические Характеристики и Область применения

Марка сплава Основные технические характеристики Примерное назначение
45Н, 50Н Сплавы с повышенной магнитной проницаемостью, обладающие наивысшим значением индукции насыщения из всей группы железоникелевых сплавов, не менее 1,5 Т Для сердечников междуламповых и малогабаритных силовых трансформаторов, дросселей, реле  и деталей магнитных цепей, работающих при повышенных индукциях без подмагничивания или с небольшим подмагничиванием
50НХС Сплав с повышенной магнитной проницаемостью и высоким удельным электросопротивлением при индукции не менее 1,0 Т Для сердечников импульсных трансформаторов и аппаратуры связи звуковых и высоких частот, работающих без подмагничивания или с небольшим подмагничиванием, для сердечников магнитных головок
40Н Сплав с повышенной магнитной проницаемостью и индукцией насыщения Для сердечников помехоподавляющих проводов зажигания автомобилей
50НП Сплав марки 50Н с кристаллографической текстурой и прямоугольной петлей гистерезиса Для сердечников магнитных усилителей, коммутирующих дросселей, выпрямительных установок, элементов вычислительных аппаратов счетно-решающих машин
34НКМП, 35НКХСП, 40НКМП, 68НМП Сплавы 34НКМ, 35НКХС, 40НКМ и 68НМ с магнитной текстурой и прямоугольной петлей гистерезиса, высокой магнитной проницаемостью и индукцией насыщения не менее 1,2-1,5 Т Для сердечников магнитных усилителей, коммутирующих дросселей, выпрямительных установок, элементов вычислительных аппаратов счетно-решающих машин
76НХД, 79НМ, 80НХС, 77НМД Сплавы с высокой магнитной проницаемостью в слабых полях при индукции насыщения 0,65-0,75 Т Для сердечников малогабаритных трансформаторов, дросселей и реле, работающих в слабых полях магнитных экранов. В малых толщинах (0,05-0,02 мм) - для сердечников импульсных трансформаторов, магнитных усилителей и бесконтактных реле; марка 80НХС - для сердечников магнитных головок
68НМ, 79Н3М Сплавы с высокими значениями проницаемости и приращений индукции при однополярном импульсном намагничивании, обладающие магнитной текстурой Для сердечников импульсных и широкополосных трансформаторов
47НК, 64Н, 40НКМ Сплавы с низкой остаточной индукцией и постоянством проницаемости в широком интервале полей, обладающие магнитной текстурой Для сердечников катушек постоянной индуктивности, дросселей фильтров, широкополосных трансформаторов
16Х Сплав с высокой индукцией в слабых и средних полях и низкой коэрцитивной силой; с коррозионной стойкостью в ряде кислотных и агрессивных сред Для магнитопроводов различных систем управления якорей и электромагнитов; деталей электрических машин без защитных покрытий, работающих в сложных условиях воздействия среды, температуры и давления
36КНМ Сплав с высокой индукцией в слабых и средних полях и низкой коэрцитивной силой; с высокой коррозионной стойкостью в морской воде Для магнитопроводов, работающих в морской воде
83НФ Сплав с наивысшей начальной проницаемостью в постоянных и переменных полях Для сердечников малогабаритных трансформаторов и дросселей, работающих в слабых полях. Для магнитных экранов
27КХ Сплав с высокой индукцией от 24 кгс в средних и сильных полях, высокой точкой Кюри 950 °С и повышенными механическими свойствами Для роторов и статоров электрических машин и других магнитопроводов, работающих при обычных и высоких температурах и в условиях механических нагрузок.
49К2Ф Сплав с высоким магнитным насыщением, высокой и постоянной проницаемостью, высокой магнитострикцией и высокой точкой Кюри Для пакетов ультразвуковых преобразователей телефонных мембран
49КФ Сплав с магнитным насыщением не менее 2,35 Т, с высокой точкой Кюри 950 °С и высокой магнитострикцией Для сердечников и полюсных наконечников, магнитов и соленоидов
49К2ФА Сплав с магнитным насыщением не менее 2,35 Т, с высокой точкой Кюри 950 °С и высокой магнитострикцией Для трансформаторов, магнитных усилителей, роторов и статоров электрических машин
79НМП, 77НМДП Сплавы с высокой прямоугольностью петли гистерезиса и низким коэффициентом перемагничивания Для малогабаритных ленточных магнитных сердечников, переключающихся устройств, логических элементов, регистров сдвига, триггерных систем
81НМА Сплав с наивысшим значением магнитной проницаемости в слабых постоянных и переменных магнитных полях с пониженной чувствительностью к механическим воздействиям и повышенной прочностью. В зависимости от окончательной термообработки sв может быть от 640Н/мм2 (65 кгс/мм2) до 1270 Н/мм2 (130 кгс/мм2) Для сердечников магнитных головок, малогабаритных трансформаторов, дросселей, реле, дефектоскопов, магнитных экранов, феррозондов для применения в радиоэлектронной аппаратуре высокой чувствительности

Примечание. Сплавы марок 76НХД, 77НМД и 79НМ после термической обработки с замедленным охлаждением от 600 °С характеризуются незначительным изменением свойств в климатическом интервале температур.

УКТВЭД

Марка Вид Код Наименование Импорт Экспорт
34НКМ(Ni>Fe), 35НКХСП(Ni>Fe), 40НКМ, 47НК, 50Н(Ni>Fe), 50НХС, 64Н, 68НМ, 76НХД, 77НМД, 79НМ, 79Н3М, 80НХС, 83НФ, 81НМА Лента, лист холоднокатаные, лист горячекатаный 7506200000 Никель и изделия из него
Плиты, листы, полосы и фольга никелевые:
- из никелевых сплавов
0% -
34НКМ(Ni 45Н, 50Н(NiCo), 49К2ФА(Fe>Co) Лента холоднокатаная 7226920000 Черные металлы
Прокат плоский из других легированных сталей шириной менее 600 мм:
- другой:
-- без дальнейшей обработки, кроме холодной прокатки (обжатия в холодном состоянии):
0% ГСЭК
40Н Профиль холоднодефор-мированный 7228709000 Черные металлы
Другие прутки и бруски из других легированных сталей; уголки, фасонные и специальные профили из другой легированной стали; пустотелые прутки и бруски для бурения из легированных или нелегированных сталей:
- уголки, фасонные и специальные профили:
-- другие
0% -
Проволока 7229909000 Черные металлы
Проволока из других легированных сталей:
- другой:
-- другой
0% -
45Н, 50Н(NiCo), 49КФ(Fe>Co) Лист горячекатаный 7226919100 Черные металлы
Прокат плоский из других легированных сталей шириной менее 600 мм:
- другой:
-- без дальнейшей обработки, кроме горячей прокатки:
--- другой:
---- толщиной 4,75 мм или больше
0% -
7226919900 Черные металлы
Прокат плоский из других легированных сталей шириной менее 600 мм:
- другой:
-- без дальнейшей обработки, кроме горячей прокатки:
--- другой:
---- толщиной менее 4,75 мм
0% -
Пруток горячекатаный 7227909500 Черные металлы
Прутки и бруски горячекатаные, свободно уложенные в бунты из других легированных сталей:
- другие:
-- другие
0% -
50Н(Ni>Fe), 76НХД, 79НМ, 80НХС, 81НМА Пруток горячекатаный, профиль 7505120000 Никель и изделия из него
Прутки, бруски, профили и проволока никелевые:
- прутки, бруски и профили:
-- из никелевых сплавов
0% ГСЭК
79НМ, 81НМА Проволока 7505220000 Никель и изделия из него
Прутки, бруски, профили и проволока никелевые:
- проволока:
-- из никелевых сплавов
0% -
36КНМ(Fe Пруток, лента, лист 8105900000 Другие недрагоценные металлы; металлокерамика; изделия из них
Штейны кобальтовые и другие промежуточные продукты металлургии кобальта; кобальт и изделия из кобальта, включая отходы и лом:
- другие
0% ГСЭК
27КХ, 49К2Ф(Fe>Co), 49К2ФА(Fe>Co) Лист холоднокатаный 7225508000 Черные металлы
Прокат плоский из других легированных сталей шириной 600 мм или больше:
- другой, без дальнейшей обработки, кроме холодной прокатки (обжатия в холодном состоянии):
-- другой
0% ГСЭК
16Х Лист горячекатаный 7220110000 Черные металлы
Прокат плоский из коррозионностойкой (нержавеющей) стали, шириной менее 600 мм:
- без дальнейшей обработки, кроме горячей прокатки:
-- толщиной 4,75 мм или больше
0% ГСЭК
7220120000 Черные металлы
Прокат плоский из коррозионностойкой (нержавеющей) стали, шириной менее 600 мм:
- без дальнейшей обработки, кроме горячей прокатки:
-- толщиной менее 4,75 мм
0% ГСЭК
Лист, лента холоднокатаные 7220204900 Черные металлы
Прокат плоский из коррозионностойкой (нержавеющей) стали, шириной менее 600 мм:
- без дальнейшей обработки, кроме холодной прокатки (обжатия в холодном состоянии):
-- толщиной более 0,35 мм, но менее 3 мм, с массовой долей:
--- никеля менее 2,5%
0% ГСЭК
7220208900 Черные металлы
Прокат плоский из коррозионностойкой (нержавеющей) стали, шириной менее 600 мм:
- без дальнейшей обработки, кроме холодной прокатки (обжатия в холодном состоянии):
-- толщиной не более 0,35 мм, с массовой долей:
--- никеля менее 2,5%
0% ГСЭК
Пруток 7221009000 Черные металлы
Прутки и бруски горячекатаные, свободно уложенные в бунты из коррозионностойкой (нержавеющей) стали:
- с массовой долей никеля менее 2,5 %
0% -
