С заданным ТКЛР. ГОСТ 10994-74

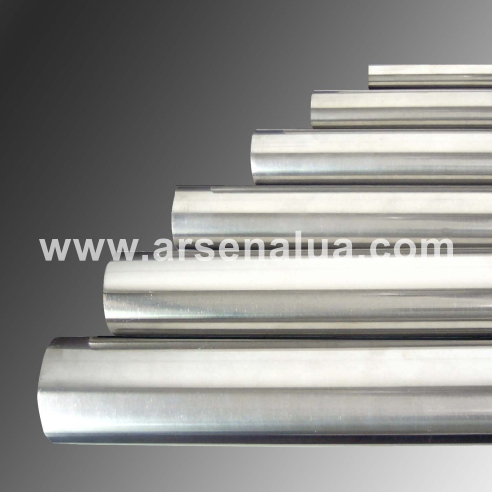

Сплав прецизионный с заданным ТКЛР
Сплав прецизионный с заданным ТКЛР
Изделие:
Марка:
Размер:
Вес, кг:
РФ, СНГ, ЕС

СамовывозСамовывоз г. Днепр (EXW)

Отправка на склад перевозчика или адресная доставка:

  • Счет

    Безналичный расчет

    100% предоплата на наши расчётные счета, платежом в любом отделении или терминале банка

  • Карта

    Visa / MasterCard

    Оплата заказа онлайн банковской картой Visa и MasterCard

  • Факторинг

    Прочее

    • Гарантированные платежи
    • Аккредитив
    • Факторинг

Подробнее

Вы просматривали

Предложение ООО "ТОРГОВЫЙ ДОМ "АРСЕНАЛ-УКРАИНА"

Наименование сплава Марка
(соответствие)
Страна происхождения Склад
г. Днепр
Сплавы прецизионные
с заданным ТКЛР
Ковар:29НК,
30НКД, 32НКД, 33НК, 33НК-ВИ, 35НКТ,
Инвар: 36Н,
Н36НХ, 38НКД, 39Н, 42Н, 42НА-ВИ, 47НХ, 47Н3Х, 47НД, 47НХР, 48НХ, 52Н, 58Н-ВИ и др.
РФ, СНГ, ЕС Под заказ

Химический состав

Марка сплава Химический состав, %
C Si Mn S P Cr Ni Co Cu Fe Остальные элементы
Не более Не более
29НК, 29НК-ВИ, 29НК-ВИ-1, 29НК-1 0,03 0,30 Не более 0,4 0,015 0,015 Не более 0,1 28,5-29,5 17,0-18,0 Не более 0,2 Остальное Al не более 0,2, Ti не более 0,1
30НКД, 30НКД-ВИ 0,05 0,30 Не более 0,4 0,015 0,015 - 29,5-30,5 13,0-14,2 0,3-0,5 То же -
32НКД 0,05 0,20 Не более 0,4 0,015 0,015 - 31,5-33,0 3,2-4,2 0,6-0,8 То же -
32НК-ВИ 0,03 0,30 Не более 0,4 0,015 0,015 Не более 0,10 31,5-33,0- 3,7-4,7 - То же -
33НК, 33НК-ВИ 0,05 0,30 Не более 0,4 0,015 0,015 - 32,5-33,5 16,5-17,5 - То же -
35НКТ 0,05 0,50 Не более 0,4 - - - 34,0-35,0 5,0-6,0 0,2-0,4 То же Ti 2,3-2,8
36Н,
36Н-ВИ
0,05 0,30 0,3-0,6 0,015 0,015 Не более 0,15 35,0-37,0 - Не более 0,1 То же Al не более 0,1, V не более 0,1, Mo не более 0,1
36НХ 0,05 0,30 0,3-0,6 0,015 0,015 0,4-0,6 35,0-37,0 - Не более 0,25 То же -
38НКД, 38НКД-ВИ 0,05 0,30 Не более 0,4 0,015 0,015 - 37,5-38,5 4,5-5,5 4,5-5,5 То же -
39Н 0,05 0,30 0,3-0,6 0,015 0,015 - 38,0-40,0 - Не более 0,2 То же -
42Н,
42Н-ВИ
0,03 0,30 Не более 0,4 0,015 0,015 - 41,5-43,0 - Не более 0,1 То же -
42НА-ВИ 0,03 0,15 Не более 0,05 0,010 0,006 - 41,5-42,5 - Не более 0,1 То же -
47НХ 0,05 0,30 0,3-0,6 0,015 0,015 0,7-1,0 46,0-47,0 - Не более 0,2 То же -
47Н3Х 0,05 0,30 0,3-0,6 0,015 0,015 3,0-4,0 46,0-48,0 - Не более 0,2 То же -
47НД, 47НД-ВИ 0,05 0,30 Не более 0,4 0,015 0,015 - 46,0-48,0 - 4,5-5,5 То же -
47НХР 0,05 0,30 Не более 0,4 0,015 0,015 4,5-6,0 46,0-48,0 - - То же B не более 0,02
48НХ 0,05 0,30 0,3-0,6 0,015 0,015 0,7-1,0 48,0-49,5 - Не более 0,2 То же -
52Н,
52Н-ВИ
0,05 0,20 Не более 0,4 0,015 0,015 Не более 0,2 51,5-52,5 - Не более 0,2 То же -
58Н-ВИ 0,03 0,30 Не более 0,5 0,015 0,015 - 57,5-59,5 - Не более 0,3 То же -

Примечания:
1. В сплаве марок 29НК, 29НК-ВИ, 29НК-1, 29НК-ВИ-1 допускается отклонение от массовой доли кобальта ±0,5 %. Массовая доля кремния в сплаве 29НК-ВИ, 29НК-ВИ-1 должна быть не более 0,28 %.
2. Сплав марки 36Н по соглашению сторон изготовляется с массовой долей углерода не более 0,10 %.
3. Для сплавов марки 29НК, 29НК-ВИ сумма примесей (углерод. хром, медь, титан, сера, фосфор, марганец, кремний, алюминий) не должна превышать 1 %.
4. В сплавах вакуумно-индукционной выплавки массовая доля газов должна быть не более: кислорода — 0,008 %, азота — 0,01 %, водорода — 0,001 %. Массовая доля углерода в сплавах специальной выплавки должна быть не более 0,02 %.
5. Для сплавов марок 42Н, 42Н-ВИ, 42НА-ВИ массовая доля ванадия, молибдена, хрома, алюминия должна быть не более 0,1 % каждого.
6. Сплавы марок 39Н, 33НК, 33НК-ВИ, 47Н3Х не допускаются к применению во вновь создаваемой и модернизируемой технике с 01.01.91.
7. По согласованию изготовителя с потребителем при выплавке в 40-тонных печах допускается в сплавах марок 36Н и 42Н массовая доля ванадия, молибдена, алюминия не более 0,15% каждого, хрома — не более 0,2%.
Химические элементы в марках обозначены следующими буквами: Б — ниобий, В — вольфрам, Г — марганец, Д — медь, К — кобальт, Л — бериллий, М — молибден, Н — никель, Р — бор, С — кремний, Т — титан, Ю — алюминий, Х — хром, Ф — ванадий.
Буква "А" в конце марки обозначает, что сплав изготовляется с суженными пределами химического состава, цифра 1 в наименовании марок 29НК-1 и 29НК-ВИ-1 обозначает суженные пределы норм ТКЛР.
Знак "-" в таблицах означает, что массовая доля элемента не регламентируется.

Технические Характеристики и Область применения

Марка сплава Основные технические характеристики Примерное назначение
36Н, 36Н-ВИ Сплав с минимальным ТКЛР 1,5×10-6 град-1в интервале температур от минус 60 до плюс 100 °С Для деталей приборов, требующих постоянства размеров в интервале климатических температур
32НКД Сплав в закаленном состоянии с минимальным ТКЛР 1,0×10-6 град-1 в интервале температур от минус 60 до плюс 100 °С Для деталей приборов очень высокой точности, требующих постоянства размеров в интервале климатических температур
29НК, 29НК-ВИ, 29НК-1, 29НК-ВИ-1 Сплав с ТКЛР (4,5-6,5)×10-6 град-1 в интервале температур от минус 70 до плюс 420 °ССплавы 29НК-1 и 29НК-ВИ-1 характеризуются суженными значениями ТКЛР по сравнению со сплавами 29НК и 29НК-ВИ Для вакуумплотных спаев элементов радиоэлектронной аппаратуры со стеклами С49-1, С52-1, С48-1, С47-1
30НКД, 30НКД-ВИ Сплав с ТКЛР (3,3-4,6)×10-6 град-1 в интервале температур от минус 60 до плюс 400 °С Для вакуум-плотных спаев с тугоплавким стеклом С38-1 и для отдельных видов спаев со стеклом С40-1
47НХ Сплав с ТКЛР (8,0-9,0)×10-6 град-1 в интервале температур от минус 70 до плюс 450 °С Для вакуум-плотных спаев с термометрическим стеклом 16Ш, С72-4 и т.д.
48НХ Сплав с ТКЛР (8,5-9,5)×10-6 град-1 в интервале температур от минус 70 до плюс 450 °С Для вакуум-плотных спаев с термометрическим стеклом 16Ш, С72-4 и т.д.
47Н3Х Сплав с ТКЛР (9,5-10,5)×10-6 град-1 в интервале температур от минус 70 до плюс 400 °С Для вакуум-плотных соединений с тонкими пленками мягкого стекла "Лензос" и т.д.
33НК,
33НК-ВИ
Сплав с ТКЛР (6-9)×10-6 град-1 в интервале температур от минус 70 до плюс 470 °С Для соединений с керамикой, слюдой и стеклом С72-4
47НД,
47НД-ВИ
Сплав с ТКЛР (9,0-11,0)×10-6 град-1 в интервале температур от минус 70 до плюс 440 °С, с высокой проницаемостью и индукцией насыщения 1,4 Т Для спайки с мягким стеклом С93-4, С93-2, С95-2, С94-1, С90-1, С90-2 и т.д., для соединения с керамикой и слюдой для пружин герметических контактов
47НХР Сплав с ТКЛР (8,5-11,0)×10-6 град-1 в интервале температур от минус 70 до плюс 330 °С Для вакуумных спаев элементов радиоэлектронной аппаратуры со стеклом С90-1, С93-2, С93-4, С94-1, С95-2 и т.д.
42Н, 42НА-ВИ, 42Н-ВИ Сплав с ТКЛР (4,5-5,5)×10-6 град-1 в интервале температур от минус 70 до плюс 340 °С В электровакуумной технике
18ХТФ, 18ХМТФ Сплав с ТКЛР (11-11,4)×10-6 град-1 в интервале температур от минус 70 до плюс 550 °С Для вакуум-плотных соединений со стеклом С90-1, С93-4, С95-2 и герметизированных контактов
52Н,
52Н-ВИ
Сплав с ТКЛР (11,0-11,5)×10-6 град-1 в интервале температур от минус 70 до плюс 550 °С, с высокой проницаемостью и индукцией насыщения 1,5 Т Для соединения с мягким стеклом С90-1, С90-2, С93-2, С94-1, С95-2 и С93-4
58Н-ВИ Сплав с ТКЛР (11,5±0,3)×10-6 град-1 в интервале температур от плюс 20 до плюс 100 °С и высокой стабильностью размеров Для штриховых мер длины
35НКТ Сплав дисперсионно-твердеющий с ТКЛР не более 3,5×10-6 град-1 в интервале температур от плюс 20 до плюс 60 °С и от плюс 20 до минус 60 °С с временным сопротивлением не менее 105кгс/мм2 Для деталей приборов, работающих при повышенных нагрузках
32НК-ВИ Сплав в отожженном состоянии с минимальным ТКЛР не более 1,5×10-6 град-1 в интервалах температур от плюс 20 до плюс 100 °С и от плюс 20 до минус 60 °С Для изделий с полированной поверхностью, деталей сложной формы, которые нельзя подвергать закалке для получения более низкого ТКЛР
39Н Сплав с ТКЛР 4×10-6 град-1 в интервалах температур от плюс 20 до минус 258 °С Для конструкций и трубопроводов, работающих при низких температурах
36НХ Сплав с ТКЛР (1,0-2,0)×10-6 град-1 в интервалах температур от плюс 20 до плюс 100 °С и от плюс 20 до минус 258 °С Для конструкций и трубопроводов, работающих при низких температурах

УКТВЭД

Марка Вид Код Наименование Импорт Экспорт
29НК, 47НХ, 47Н3Х(Fe>Ni), 48НХ(Fe>Ni) Сляб 7224901400 Черные металлы
Другая сталь легированная в слитках или других первичных формах; полуфабрикаты из других легированных сталей:
- другие:
-- другие:
--- прямоугольного (включая квадратный) поперечного сечения:
---- горячекатаные или одержанные непрерывным литьем:
----- другие
0% ГСЭК
29НК, 36НХ, 47НХ, 48НХ(Fe>Ni) Трубная заготовка 7224903800 Черные металлы
Другая сталь легированная в слитках или других первичных формах; полуфабрикаты из других легированных сталей:
- другие:
-- другие:
--- другие:
---- горячекатаные или одержанные непрерывным литьем:
----- другие
0% ГСЭК
29НК, 30НКД, 32НКД, 33НК, 36Н, 38НКД, 42Н, 42НА-ВИ, 47НХ, 47Н3Х(Fe>Ni), 47НД(Fe>Ni), 47НХР(Fe>Ni), 48НХ(Fe>Ni) Лента холоднокатаная 7226920000 Черные металлы
Прокат плоский из других легированных сталей шириной менее 600 мм:
- другой:
-- без дальнейшей обработки, кроме холодной прокатки (обжатия в холодном состоянии):
0% ГСЭК
29НК, 38НКД, 42Н, 42НА-ВИ, 47НД(Fe>Ni) Лист горячекатаный 7226919100 Черные металлы
Прокат плоский из других легированных сталей шириной менее 600 мм:
- другой:
-- без дальнейшей обработки, кроме горячей прокатки:
--- другой:
---- толщиной 4,75 мм или больше
0% -
7226919900 Черные металлы
Прокат плоский из других легированных сталей шириной менее 600 мм:
- другой:
-- без дальнейшей обработки, кроме горячей прокатки:
--- другой:
---- толщиной менее 4,75 мм
0% -
29НК, 32НКД, 32НК-ВИ, 33НК, 36Н, 38НКД, 42Н, 42НА-ВИ, 47НД(Fe>Ni) Пруток горячекатаный 7228306100 Черные металлы
Другие прутки и бруски из других легированных сталей; уголки, фасонные и специальные профили из другой легированной стали; пустотелые прутки и бруски для бурения из легированных или нелегированных сталей:
- другие прутки и бруски без дальнейшей обработки после горячей прокатки, горячего волочения или прессования:
-- другие:
--- круглого поперечного сечения диаметром:
---- 80 мм или больше
0% ГСЭК
7228306900 Черные металлы
Другие прутки и бруски из других легированных сталей; уголки, фасонные и специальные профили из другой легированной стали; пустотелые прутки и бруски для бурения из легированных или нелегированных сталей:
- другие прутки и бруски без дальнейшей обработки после горячей прокатки, горячего волочения или прессования:
-- другие:
--- круглого поперечного сечения диаметром:
---- менее 80 мм
0% ГСЭК
7228307000 Черные металлы
Другие прутки и бруски из других легированных сталей; уголки, фасонные и специальные профили из другой легированной стали; пустотелые прутки и бруски для бурения из легированных или нелегированных сталей:
- другие прутки и бруски без дальнейшей обработки после горячей прокатки, горячего волочения или прессования:
-- другие:
--- прямоугольного (кроме квадратного) поперечного сечения прокатаные по четырем граням
0% ГСЭК
7228308900 Черные металлы
Другие прутки и бруски из других легированных сталей; уголки, фасонные и специальные профили из другой легированной стали; пустотелые прутки и бруски для бурения из легированных или нелегированных сталей:
- другие прутки и бруски без дальнейшей обработки после горячей прокатки, горячего волочения или прессования:
-- другие:
--- другие
0% ГСЭК
29НК, 32НКД, 32НК-ВИ, 33НК, 36Н, 38НКД, 42Н, 42НА-ВИ, 47НД(Fe>Ni), 47НХР(Fe>Ni) Пруток кованый 7228409000 Черные металлы
Другие прутки и бруски из других легированных сталей; уголки, фасонные и специальные профили из другой легированной стали; пустотелые прутки и бруски для бурения из легированных или нелегированных сталей:
- другие прутки и бруски без дальнейшей обработки, кроме ковки:
-- другие
0% ГСЭК
29НК, 33НК, 36Н, 38НКД, 42Н, 42НА-ВИ, 47НД(Fe>Ni), 47НХР(Fe>Ni) Пруток шлифованный 7228608000 Черные металлы
Другие прутки и бруски из других легированных сталей; уголки, фасонные и специальные профили из другой легированной стали; пустотелые прутки и бруски для бурения из легированных или нелегированных сталей:
- другие прутки и бруски:
-- другие
0% -
29НК, 30НКД, 35НКТ, 39Н, 47НХ, 47Н3Х(Fe>Ni), 48НХ(Fe>Ni) Профиль 7228709000 Черные металлы
Другие прутки и бруски из других легированных сталей; уголки, фасонные и специальные профили из другой легированной стали; пустотелые прутки и бруски для бурения из легированных или нелегированных сталей:
- уголки, фасонные и специальные профили:
-- другие
0% -
29НК, 30НКД, 36Н, 38НКД, 47НХ, 47НД(Fe>Ni), 47НХР(Fe>Ni), 48НХ(Fe>Ni) Проволока 7229909000 Черные металлы
Проволока из других легированных сталей:
- другая:
-- другая
0% -
29НК, 36НХ, 48НХ(Fe>Ni) Труба 7304518900 Изделия из черных металлов
Труби, трубки и профили полые, бесшовные из черных металлов (кроме чугунного литья):
- другие, круглого поперечного сечения, из другой легированной стали:
-- холоднотянутые или холоднокатаные (обжатые в холодном состоянии):
--- другие:
---- другие
0% ГСЭК
47Н3Х(Ni>Fe), 47НД(Ni>Fe), 47НХР(Ni>Fe), 48НХ(Fe>Ni), 52Н Лента, лист 7506200000 Никель и изделия из него
Плиты, листы, полосы и фольга никелевые:
- из никелевых сплавов
0% -
47Н3Х(Ni>Fe), 47НД(Ni>Fe), 47НХР(Ni>Fe), 48НХ(Fe>Ni), 52Н, 58Н-ВИ Профиль, пруток 7505120000 Никель и изделия из него
Прутки, бруски, профили и проволока никелевые:
- прутки, бруски и профили:
-- из никелевых сплавов
0% ГСЭК
47НД(Ni>Fe), 47НХР(Ni>Fe), 48НХ(Fe>Ni), 52Н Проволока 7505220000 Никель и изделия из него
Прутки, бруски, профили и проволока никелевые:
- проволока:
-- из никелевых сплавов
0% -
48НХ(Fe>Ni) Труба 7507120000 Никель и изделия из него
Трубы, трубки и фитинги для них (например муфты, колена, втулки) никелевые:
- трубы и трубки:
-- из никелевых сплавов
0% -
